19805339798
(一)水池内表面应用20厚水泥砂浆或聚合物砂浆抹平,平整度要求二米靠尺范围内,误差不超过5mm。

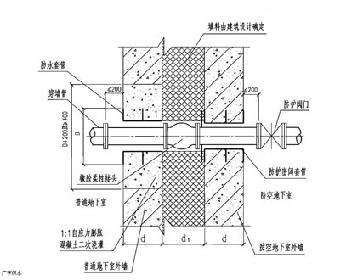

提醒:(示范图1)
(示范图2)
(1)找平层要求必须坚固、密实,不得有起砂、脱壳、裂缝、蜂窝麻面等现象。
(2)如不采用水泥砂浆或聚合物砂浆整体找平,仅采用水泥腻子找平或仅对模板缝、穿墙钢筋螺栓处局部抹平。
(二) 处理过的基层表面应平滑,不得有死角死坑。要求必须干燥,在深度为20mm的厚度层内,含水率不应大于6%;基层表面必须洁净,不得有油污、灰渣等。严禁有地下水渗漏、不均匀沉陷。
(三) 凡穿过防腐蚀层的管道、套管、预留孔、预埋件,均应预先埋置或留设。
(四) 所有转角处应抹成圆弧形,管道地漏等细部基层也应抹平压光,管道的套管应高出基层20mm以上,排水口地漏应低于防水基层,并应按规定找出坡度。
(五) 以上两种方法均需要对内壁进行全面涂刷,不可遗漏。地下水池底板和池壁均做防水,防水材料为具有较低的收缩力、良好的耐水性、耐久性和耐腐蚀性;有取代聚氨酯的趋势,底板防水做在混凝土垫层上。
(六)水池用料选具有较低的收缩力、良好的耐水性、耐久性和耐腐蚀性,有取代聚氨酯的趋势,用于带水环境下的裂缝修补和注浆,还原建筑结构。
1、不论在带水、潮湿面还是干燥面,均具有良好的强度。
2、两组份混合黏度低,适合微细粒裂纹的注浆修补。
3、固化物具有极佳的弹性和较佳的强度,可抵抗裂纹的扩展和变形。
4、凝胶快慢及胶体的软硬度可根据配比做相应调整,随着固化剂用量的加大,胶体逐步变软。
5、憎水性强,带水操作不会被水混溶。
6、可低温固化,只要水未结冰即可操作施工。
7、无溶剂型,不含水及有机溶剂,可做无溶剂防水涂料使用。
8、为防止环氧光照粉化,建议外置防水层覆盖混凝土层起防护作用。
9、具有良好的的耐腐蚀性。对弱酸弱碱、洗涤剂、盐类、油脂均具有较好的抵抗力。
10、配比在100:25-50范围内可调节,配比越小,抗拉强度越高,伸长率相对下降;配比越大,抗拉强度下降,伸长率上升。
(七)主要性能指标
品 名 | 25℃粘度mpas | 可使用时间25℃ | 抗压强度(28天后)MPa | 拉伸剪切强度(28天后)MPa | 干粘接强度(MPa) | 湿粘接强度(MPa) | 带水 粘接(MPa) | 抗渗 压力(MPa) | 渗透压力比(%) | 断裂伸长率(%) | 抗拉强度 (MPa) | ||
标准值 | 《 600 | 100g | 》70 | 》3.0 | 》2.5 | 》1.5 | 无具体要求 | 》1.2 | 》400 | 7天 | 15天 | 7天 | 15天 |
MP-1268 | 298 | 15-25分钟 | 72 | 14.1 | 4.1 | 2.6 | 1.2 | 1.3 | 448 | 60 | 36 | 8.5 | 16.6 |
该参数是本实验室条件下测得的性能参数,不排除标准不同、环境温度湿度或者人员测试方法的不同导致的参数差异。
该防腐防水涂料,是以水性环氧、聚氨脱、改性丙烯酸、氟碳乳液、乙烯基、聚硅氧烷等为基础, 根据分子结构和使用性能进行优化组合,精选特殊助剂,配合性颜填料自行研发生产的双组份水乳型弹性防防水涂料。该产品分为底涂、中涂、面涂,根据国标GB50046-2008《工业建筑防腐蚀设计规范》的要求,增加了防腐防水涂料水性环保系列品种,为我 国混凝土结构的防腐防水减少污染 提高防腐防水功效,创造绿色环保做出贡献。
